Hệ thống HVAC là giải pháp quan trọng giúp kiểm soát nhiệt độ, độ ẩm và chất lượng không khí trong các công trình hiện đại. Vậy thi công hệ thống HVAC gồm những hạng mục nào và quy trình triển khai ra sao để đảm bảo hiệu quả vận hành, tiết kiệm chi phí? Cùng Freshco tìm hiểu chi tiết trong bài viết dưới đây.
Thi công hệ thống HVAC là gì?
HVAC là viết tắt của Heating, Ventilation and Air Conditioning, bao gồm hệ thống sưởi, thông gió và điều hòa không khí. Đây là giải pháp giúp kiểm soát nhiệt độ, độ ẩm, chất lượng không khí và lưu lượng gió trong công trình.
Thi công hệ thống HVAC là quá trình triển khai toàn bộ hệ thống theo hồ sơ thiết kế, bao gồm lắp đặt thiết bị, đường ống, hệ thống điện điều khiển và vận hành thử trước khi bàn giao.
Hiện nay, hệ thống HVAC được ứng dụng rộng rãi tại:
- Nhà máy sản xuất.
- Tòa nhà văn phòng.
- Trung tâm thương mại.
- Khách sạn.
- Bệnh viện.
- Phòng sạch.
- Trường học.
- Biệt thự cao cấp.
» Có thể bạn quan tâm: Lắp đặt điều hòa trung tâm tại Hoài Đức
Vì sao cần thi công hệ thống HVAC đúng kỹ thuật?
Việc thi công hệ thống HVAC đúng tiêu chuẩn mang lại nhiều lợi ích quan trọng:
Đảm bảo môi trường làm việc thoải mái
Nhiệt độ và độ ẩm được duy trì ổn định, nâng cao trải nghiệm cho người sử dụng.
Tối ưu hiệu suất vận hành
Hệ thống hoạt động đúng công suất thiết kế, tránh tình trạng quá tải hoặc thiếu tải.
Tiết kiệm điện năng
Thi công chuẩn giúp giảm tổn thất áp suất, hạn chế thất thoát nhiệt và nâng cao hiệu quả sử dụng năng lượng.
Tăng tuổi thọ thiết bị
Các thiết bị như AHU, FCU, VRV/VRF, Chiller vận hành ổn định và giảm chi phí sửa chữa.
Đáp ứng tiêu chuẩn kỹ thuật
Đặc biệt quan trọng đối với phòng sạch, bệnh viện, nhà máy thực phẩm và dược phẩm.
Thi công hệ thống HVAC gồm những hạng mục nào?
Một dự án thi công hệ thống HVAC không chỉ bao gồm việc lắp đặt điều hòa không khí mà còn là sự kết hợp của nhiều hạng mục kỹ thuật nhằm đảm bảo khả năng làm mát, thông gió và kiểm soát chất lượng không khí cho công trình. Tùy theo quy mô và mục đích sử dụng, hệ thống HVAC có thể bao gồm các hạng mục sau:
Hệ thống thông gió
Hệ thống thông gió có nhiệm vụ cung cấp khí tươi từ bên ngoài và loại bỏ khí thải, mùi hôi hoặc các tác nhân gây ô nhiễm trong không gian sử dụng. Đây là hạng mục quan trọng giúp duy trì môi trường làm việc và sinh hoạt trong lành, đặc biệt tại văn phòng, nhà xưởng, bệnh viện và trung tâm thương mại.
Các thiết bị thường được sử dụng gồm quạt cấp khí tươi, quạt hút khí thải, hệ thống ống gió, van điều chỉnh lưu lượng gió (Damper), miệng gió cấp, miệng gió hồi và các bộ tiêu âm nhằm giảm tiếng ồn khi vận hành.
Hệ thống điều hòa không khí
Đây là hạng mục cốt lõi trong thi công hệ thống HVAC, chịu trách nhiệm kiểm soát nhiệt độ và độ ẩm bên trong công trình. Tùy theo quy mô dự án, chủ đầu tư có thể lựa chọn nhiều giải pháp điều hòa khác nhau như hệ VRV/VRF, Chiller hoặc các tổ hợp xử lý không khí trung tâm.
Các thiết bị phổ biến bao gồm AHU (Air Handling Unit), FCU (Fan Coil Unit), dàn nóng, dàn lạnh và bộ điều khiển trung tâm. Việc lựa chọn giải pháp phù hợp sẽ giúp tối ưu chi phí đầu tư ban đầu cũng như tiết kiệm năng lượng trong quá trình vận hành.
Hệ thống đường ống
Đường ống là hạng mục kết nối các thiết bị trong hệ thống HVAC, đảm bảo môi chất lạnh, nước lạnh và nước ngưng được lưu thông ổn định.
Hạng mục này bao gồm đường ống môi chất lạnh, đường ống nước lạnh, đường ống nước ngưng cùng các phụ kiện kết nối đi kèm. Chất lượng thi công đường ống ảnh hưởng trực tiếp đến hiệu suất làm việc và tuổi thọ của toàn bộ hệ thống.
Hệ thống điện và điều khiển
Nếu hệ thống điều hòa là “trái tim” của HVAC thì hệ thống điện điều khiển chính là “bộ não” giúp toàn bộ thiết bị vận hành đồng bộ và chính xác.
Các thành phần chính gồm tủ điện điều khiển, dây nguồn, dây tín hiệu, CB bảo vệ, thiết bị giám sát và bộ điều khiển nhiệt độ. Hệ thống này cho phép người dùng theo dõi, quản lý và điều chỉnh các thông số vận hành một cách dễ dàng.
Hệ thống cách nhiệt và chống rung
Để giảm thất thoát nhiệt năng và hạn chế tiếng ồn trong quá trình hoạt động, hệ thống HVAC cần được trang bị các giải pháp cách nhiệt và chống rung phù hợp.
Các hạng mục thường được triển khai gồm bảo ôn ống đồng, bảo ôn ống gió, giá treo chống rung và đệm cao su kỹ thuật. Đây là những chi tiết tuy nhỏ nhưng đóng vai trò quan trọng trong việc nâng cao hiệu quả vận hành và kéo dài tuổi thọ thiết bị.
Hệ thống sưởi (Heating)
Đối với một số công trình có yêu cầu kiểm soát nhiệt độ quanh năm hoặc nằm tại khu vực khí hậu lạnh, hệ thống HVAC có thể được tích hợp thêm chức năng sưởi.
Các thiết bị sưởi thường gặp gồm Electric Heater, Hot Water Coil và Heat Pump. Việc kết hợp chức năng làm lạnh và sưởi giúp hệ thống HVAC đáp ứng tốt hơn nhu cầu sử dụng trong mọi điều kiện thời tiết.
Các tiêu chuẩn cần tuân thủ khi thi công HVAC
Để đảm bảo chất lượng công trình, thi công hệ thống HVAC cần tuân thủ các tiêu chuẩn sau:
TCVN 5687:2010
Tiêu chuẩn về thông gió và điều hòa không khí cho công trình xây dựng.
ASHRAE
Bộ tiêu chuẩn quốc tế được áp dụng rộng rãi trong thiết kế HVAC.
ISO 14644
Tiêu chuẩn dành cho phòng sạch.
GMP và HACCP
Áp dụng cho nhà máy thực phẩm, dược phẩm và lĩnh vực y tế.
Việc tuân thủ tiêu chuẩn giúp hạn chế rủi ro và đảm bảo công trình được nghiệm thu thuận lợi.
Quy trình thi công hệ thống HVAC từ A-Z
Bước 1: Khảo sát hiện trạng công trình
Trước khi triển khai thi công hệ thống HVAC, đội ngũ kỹ sư sẽ tiến hành khảo sát thực tế nhằm đánh giá kiến trúc, công năng sử dụng, nguồn điện và các điều kiện thi công tại công trình. Đây là cơ sở quan trọng để đưa ra phương án thiết kế phù hợp, hạn chế phát sinh chi phí trong quá trình thi công.
Bước 2: Triển khai bản vẽ kỹ thuật
Sau khi khảo sát, kỹ sư HVAC sẽ thực hiện bản vẽ shopdrawing chi tiết bao gồm vị trí thiết bị, tuyến ống gió, đường ống nước, hệ thống điện điều khiển và các hạng mục liên quan. Bản vẽ càng chi tiết thì quá trình thi công càng chính xác và hiệu quả.
Bước 3: Định vị hệ thống
Các vị trí lắp đặt dàn nóng, dàn lạnh, miệng gió, giá treo, đường ống và thiết bị phụ trợ được xác định chính xác theo bản vẽ đã được phê duyệt nhằm đảm bảo tính đồng bộ cho toàn bộ hệ thống.
Bước 4: Thi công giá đỡ và kết cấu treo
Hệ thống giá treo được gia công và lắp đặt theo đúng tiêu chuẩn kỹ thuật, đáp ứng yêu cầu chịu tải của từng thiết bị. Công đoạn này giúp đảm bảo độ ổn định, an toàn và tuổi thọ cho hệ thống HVAC.
Bước 5: Lắp đặt hệ thống đường ống
Đây là hạng mục quan trọng trong thi công hệ thống HVAC, bao gồm lắp đặt ống đồng môi chất lạnh, ống nước ngưng, ống nước lạnh và các phụ kiện kết nối. Sau khi hoàn thiện, hệ thống sẽ được thử áp để kiểm tra độ kín và chất lượng thi công.

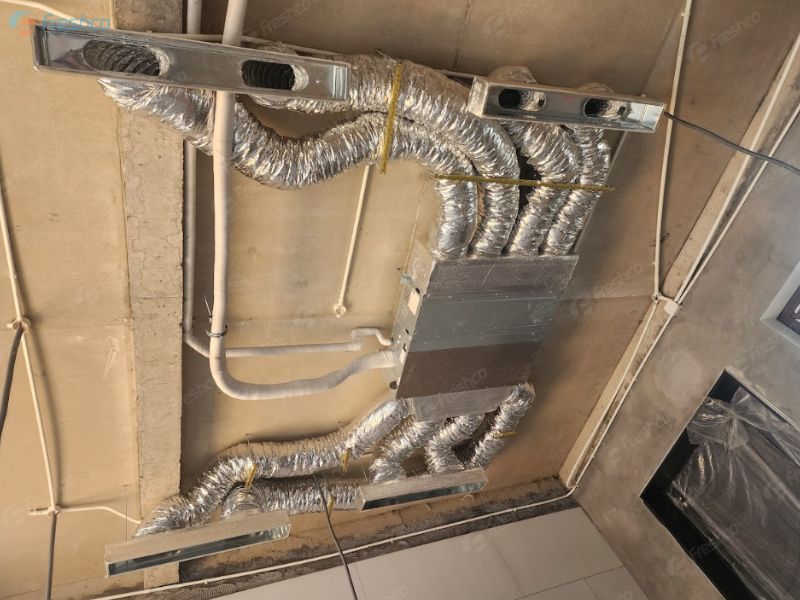

Bước 6: Thi công hệ thống ống gió
Đường ống gió được gia công và lắp đặt theo đúng kích thước thiết kế nhằm đảm bảo lưu lượng gió cấp và hút đạt yêu cầu. Sau khi lắp đặt, đơn vị thi công sẽ thực hiện bọc bảo ôn, lắp phụ kiện và kiểm tra độ kín của toàn bộ hệ thống.
Bước 7: Lắp đặt thiết bị HVAC
Các thiết bị như Chiller, AHU, FCU, VRV/VRF, quạt cấp gió, quạt hút và bộ điều khiển trung tâm sẽ được lắp đặt đúng vị trí theo thiết kế nhằm đảm bảo khả năng vận hành ổn định và hiệu quả.
Bước 8: Đấu nối điện và điều khiển
Đội ngũ kỹ thuật tiến hành đấu nối nguồn điện, dây tín hiệu và hệ thống điều khiển. Đồng thời thực hiện cài đặt thông số vận hành phù hợp với từng khu vực sử dụng trong công trình.
Bước 9: Chạy thử và cân chỉnh hệ thống
Sau khi hoàn tất lắp đặt, toàn bộ hệ thống HVAC sẽ được vận hành thử để kiểm tra áp suất, lưu lượng gió, độ ồn, nhiệt độ, độ kín môi chất lạnh và các thông số kỹ thuật khác. Đây là bước quan trọng giúp phát hiện và xử lý các lỗi trước khi bàn giao.
Bước 10: Nghiệm thu và bàn giao
Khi hệ thống vận hành ổn định, đơn vị thi công sẽ thực hiện nghiệm thu, bàn giao hồ sơ kỹ thuật, bản vẽ hoàn công và hướng dẫn chủ đầu tư quy trình vận hành, bảo trì cũng như chính sách bảo hành.
» Có thể bạn quan tâm: AHU là gì? Cấu tạo, nguyên lý hoạt động và ứng dụng của AHU trong hệ thống HVAC
Hồ sơ và bản vẽ trong thi công hệ thống HVAC
Để đảm bảo quá trình triển khai và quản lý dự án diễn ra thuận lợi, một bộ hồ sơ thi công HVAC đầy đủ thường bao gồm hồ sơ thiết kế, bản vẽ thi công và hồ sơ hoàn công.
Hồ sơ thiết kế
Hồ sơ thiết kế là tài liệu nền tảng của dự án, bao gồm thuyết minh kỹ thuật, tính toán tải lạnh, lựa chọn thiết bị và các giải pháp kỹ thuật phù hợp với công năng công trình.
Bản vẽ thi công
Bản vẽ thi công thể hiện chi tiết sơ đồ nguyên lý hệ thống, mặt bằng bố trí thiết bị, tuyến ống gió, đường ống nước và các chi tiết lắp đặt thực tế để đội ngũ kỹ thuật triển khai chính xác ngoài công trường.
Hồ sơ hoàn công
Sau khi hoàn thành thi công hệ thống HVAC, đơn vị thi công sẽ lập hồ sơ hoàn công gồm biên bản nghiệm thu, bản vẽ hoàn công, catalogue thiết bị và nhật ký thi công. Đây là tài liệu quan trọng phục vụ công tác vận hành, bảo trì và quản lý hệ thống trong tương lai.
Những lỗi thường gặp khi thi công HVAC
Một số sai sót phổ biến gồm:
- Tính toán tải lạnh không chính xác.
- Bố trí miệng gió sai vị trí.
- Đi dây nguồn và dây tín hiệu chung ống.
- Không kiểm tra rò rỉ gas.
- Bảo ôn không đạt tiêu chuẩn.
- Thiếu khí tươi cho không gian sử dụng.
- Không chừa khoảng bảo trì thiết bị.
Những lỗi này có thể làm tăng chi phí vận hành và ảnh hưởng đến tuổi thọ hệ thống.
FreshCo – Đơn vị thi công hệ thống HVAC chuyên nghiệp
Với nhiều năm kinh nghiệm trong lĩnh vực điều hòa trung tâm và HVAC, FreshCo mang đến giải pháp tổng thể từ tư vấn, thiết kế đến thi công và bảo trì.
Lý do khách hàng lựa chọn FreshCo:
- Đội ngũ kỹ sư giàu kinh nghiệm.
- Thi công đúng tiêu chuẩn kỹ thuật.
- Tối ưu chi phí đầu tư.
- Quy trình quản lý chuyên nghiệp.
- Bảo hành và hậu mãi rõ ràng.
- Kinh nghiệm triển khai đa dạng công trình như biệt thự, văn phòng, showroom, khách sạn và nhà xưởng.
FreshCo luôn đặt chất lượng thi công hệ thống HVAC lên hàng đầu nhằm đảm bảo hiệu quả vận hành lâu dài cho khách hàng.
Hotline: 0913 538 662
Website: freshco.vn
FAQ
Thi công hệ thống HVAC mất bao lâu?
Tùy quy mô công trình, thời gian có thể từ vài ngày đến vài tháng.
Chi phí thi công HVAC được tính như thế nào?
Chi phí phụ thuộc vào diện tích, công suất, loại thiết bị và mức độ phức tạp của hệ thống.
Nên chọn VRV hay Chiller?
VRV phù hợp với văn phòng, biệt thự, khách sạn quy mô vừa. Chiller phù hợp với công trình lớn có tải lạnh cao.
Bao lâu nên bảo trì hệ thống HVAC?
Thông thường từ 3–6 tháng/lần để đảm bảo hiệu suất và kéo dài tuổi thọ thiết bị.
Có nên thuê đơn vị thi công trọn gói?
Có. Việc lựa chọn đơn vị có kinh nghiệm giúp đồng bộ thiết kế, thi công và bảo hành, hạn chế phát sinh chi phí trong quá trình sử dụng.
Thi công hệ thống HVAC là quá trình gồm nhiều hạng mục kỹ thuật phức tạp, từ khảo sát, thiết kế, lắp đặt đến vận hành và bàn giao. Việc lựa chọn đúng giải pháp và đơn vị thi công uy tín sẽ quyết định hiệu quả hoạt động của toàn bộ công trình trong nhiều năm sau đó.
Nếu bạn đang cần tư vấn giải pháp HVAC phù hợp cho biệt thự, văn phòng, khách sạn, showroom hay nhà máy sản xuất, hãy liên hệ FreshCo để được đội ngũ kỹ sư hỗ trợ khảo sát và đưa ra phương án tối ưu nhất.
